BAB III Desain Sistem

                  Flowmap Sistem PMB Online

Pada perancangan sistem yang diusulkan ini terdapat modifikasi dari sistem berjalan. Sehingga di dalamnya terdapat beberapa penambahan dan pengurangan pada bagian pelaku proses, proses (manual/berbasis komputer) dan aliran data (dokumen keluaran/masukan).

Flowmap Sistem Pendaftaran Online pada Sistem Pendaftaran Mahasiswa Baru yang diusulkan dapat dilihat sebagai berikut :

                  Diagram Konteks Sistem PMB Online

Diagram konteks dibawah ini merupakan diagram konteks dari sistem pendaftaran online yang diusulkan.

                  DFD Sistem PMB Online

                  Struktur Tabel

Pembentukan struktur tabel merupakan hal yang sangat penting guna mendukung jalannya pembuatan sistem. Tabel-tabel yang diperlukan dalam basis data pada Sistem Pendafaftaran Mahasiswa Baru  Universitas Muhammadiyah Cirebon Berbasis Web adalah sebagai berikut :

1.                 Nama Tabel : Cln_Mhs Primary Key : NoDaf

Field	Type	Size	Keterangan
NoIjz	Char	4	Primary Key
NmCm	Varchar	35	Not Null
Jk	Tinyint	1	Not Null
TglL	Date		Not Null
TpL	Varchar	35	Not Null
Prod	Varchar	25	Not Null
Kls	Varchar	10	Not Null
Agm	Varchar	10	Not Null
Almt	Varchar	35	Not Null
Telp	Varchar	15	Not Null
Hp	Varchar	15	Not Null
StaS	Varchar	10	Not Null
SmbBy	Varchar	20	Not Null
StaKer	Varchar	15	Not Null
PendTer	Char	5	Not Null
AslSkul	Varchar	35	Not Null
StaSkul	Varchar	10	Not Null
InfoFrom	Varchar	15	Not Null
Foto	File		Not Null

2.                 Nama Tabel : Panitia Primary Key : Nip

Field	Type	Size	Keterangan
Nip	Char	10	Primary Key
NmPan	Varchar	35	Not Null
JabPan	Varchar	20	Not Null

3.                 Nama Tabel : Admin Primary Key : IdAdm

Field	Type	Size	Keterangan
IdAdm	Char	4	Primary Key
NmAdm	Varchar	35	Not Null
JabAdm	Varchar	15	Not Null

4.                 Nama Tabel : Sebagai Primary Key  :   Pass Foreign Key : Nip, IdAdm

Field	Type	Size	Keterangan
Pass	Char	8	Primary Key
Nip	Char	10	Foreign key, Not Null
IdAdm	Char	4	Foreign key, Not Null

5.                 Nama Tabel   :   Form Primary Key : NoForm Secondary Key : Email Foreign Key : NoIjz, Nip

Field	Type	Size	Keterangan
NoForm	Char	4	Primary Key
Email	Varchar	35	Secondary Key
NoIjz	Char	8	Foreign Key
Nip	Varchar	35	Foreign Key
NmCama	Varchar	35	Not Null
NmAdm	Varchar	35	Not Null
TglDaf	Date		Not Null

3.2     Metode Penelitian


      Metode UML (Unified Modelling Language)

    UML adalah sebuah bahasa yang telah menjadi standar untuk visualisasi, merancang dan mendokumentasikan sistem piranti lunak. Diagram UML yang digunakan adalah diagram use case, diagram aktivitas, diagram sequence, diagram VOPC (view of participated class) dan diagram kelas. Diagram use case menggambarkan fungsionalitas yang diharapkan dari sebuah sistem. Sebuah use case mempresentasikan sebuah interaksi antara aktor dengan sistem. Diagram aktivitas menggambarkan berbagai aliran aktivitas dalam sistem yang sedang dirancang. Diagram sequence menggambarkan interaksi antara objek di dalam dan di sekitar sistem berupa message yang digambarkan terhadap waktu. Diagram VOPC menyatakan sejumlah objek instans dari kelas sebagai pengganti kelas aktual. Diagram VOPC adalah contoh dari diagram kelas yang menunjukkan keadaan sistem pada suatu waktu. Sedangkan kelas adalah sebuah spesifikasi yang jika diinstansikan akan menghasilkan sebuah objek dan merupakan inti dari pengembangan dan desain berorientasi objek.

a. ERD

             Berikut ini merupakan Entity Relationship Diagram pendaftaran online berdasarkan analisis data pada sistem pendaftaran mahasiswa baru secara online:

Cln_Mhs = {NoIjz, NmCm, Jk, TglL, TpL, Prodi, Kls, Agm, AlmtL, Telp, Hp, StaS, SmbBy, StaKer, PendTer, AslSkul, StaSkul, InfoFrom, Foto}

Panitia = {Nip, NmPan, Jab} Sebagai = {Nip, IdAdm , Pass} Admin = {IdAdm, NmAdm, Pass}

Form = {NoForm, Email, NoIjz, Nip, , NmCm, NmPan, TglDf}

b. Use Case



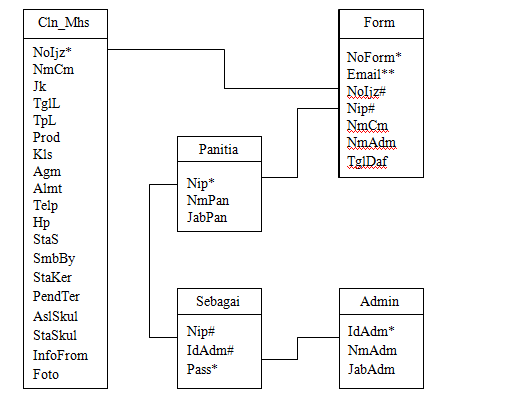

c. Class Diagram

Keterangan:

Primary Key           *

Secondary Key       **

Foreign Key           #

d. Squence Diagram







1. 2 Actor yang melakukan kegiatan, yaitu calon siswa dan panitia PSB.
2. 12 Massage spesifikasi dari komunikasi antar objek yang memuat informasi-informasi                tentang aktifitas yang terjadi kegiatan yang biasa dilakukan oleh actor-actor.
3. 3 Lifeline, yaitu : Nilai UAN, Formulir, Kwitansi.
